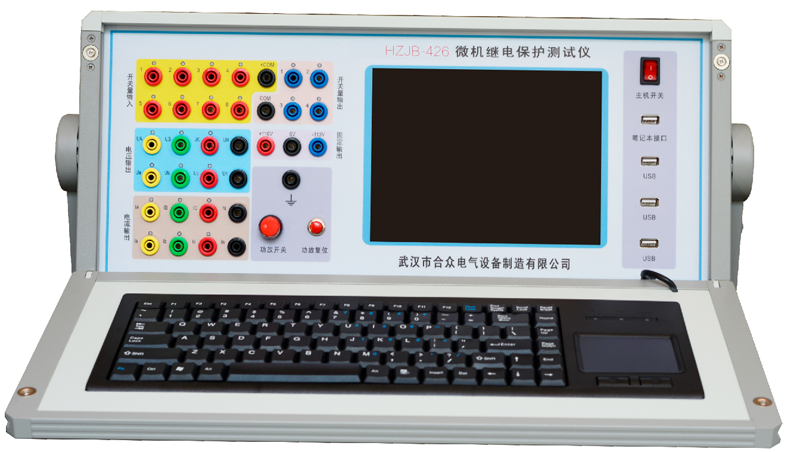

電力試驗設備會有一些量需要注意，比如繼電保護測試儀這類比較復雜的儀器，更是需要多了解。下面合眾電氣專家介紹，微機繼電保護測試儀開入量與開出量。

  開入量：測試時，被測元件的接點可接入任一路開關量輸入端子中。

  開出量：兩路輸出節點，一路跟蹤試驗的過程，在試驗按下“開始”時閉合，試驗“停止”時斷開；另一路跟蹤試驗數據的變化，即在試驗開始后第一次按動“▲”或“▼”按鈕時閉合，試驗“停止”時斷開。
  數據記錄區：保護動作、返回時除記錄動作時間及返回時間外，下部兩行顯示依次為動作、返回時Ua、Ub、Uc、Ia、Ib、Ic的動作值和返回值。

  組合輸出量：直流電壓每相可輸出±160V。當需要較高輸出電壓時，可將兩通道串聯使Ua輸出+160V、Ub輸出 -160V，則Uab輸出為320V

  注意：1. 自動試驗時自動變化時間間隔約為0.3秒，若測試時間繼電器等動作時間較長的繼電器，則測出的時間將會不正確，請改用手動變化方式測時間。

  2. 做信號繼電器、極化繼電器等很小電流（不到20mA）的繼電器時，由于繼電器線圈內阻太大（幾百至幾千歐），一般不能直接用電流輸出來試驗，應采用電壓輸出，測得動作電壓除以用萬用表量出的線圈電阻即得動作電流。

  下面是微機繼電保護測試儀開入量與開出量。如果需要更多電力試驗設備，請聯系合眾電氣在線客服。
