繼電保護測試儀時間繼電器的測量

  3、時間繼電器的測量與上述方法相同。

  4、繼電保護測試儀重合閘（以DH-3型重合閘為例）

  A、DH-3型操作如下：

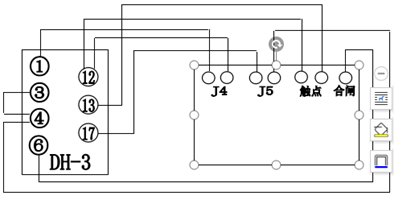

  繼電保護測試儀按上圖接線，（3）（4）接J5黑柱（負端），（17）接J5紅柱（正端）

  注意：若用ZJ3觸點停止毫秒表時，應注意將ZJ3接到（12）腳的接線斷開，將ZJ3觸點分離開來（見《保護繼電器檢驗》P352頁），把T1旋到IDC0~20A檔，撥上開關S2，調(diào)整T4至繼電器電流額定值，撥下開關S2，將T2旋鈕旋至該繼電器電壓額定值。選擇T3至Ⅰ（即該繼電器ZJ3的觸點狀態(tài)）。繼電保護測試儀然后將S2、S3開關同時撥上去，充電子表15~25秒后，毫秒表上可讀出充電時間，按一下毫秒表復位健再按下“合閘”健測量重合閘時間，到重合閘繼電器動作時，X2顯示重合閘時間。

  B、繼電保護測試儀其它重合閘繼電器可根據(jù)上述校驗方法，此處不一一復述。
