電力系統正常運行時，電流互感器的勵磁電流成分很小，比差也很小。但當系統發生短路故障時，一次電流很大，鐵芯飽和，電流互感器的誤差會超過其二次繞組所標定的準確等級所允許的數值，而繼電保護裝置恰恰在這個時候需要正確動作。因此，對于繼電保護的電流互感器二次繞組提出了一個最大允許誤差值的要求，互感器的一次電流等于系統最大短路電流計算值時，其比差不超過10%（角差一般不超過7度左右）。在10%誤差曲線以下時，才能保證角差小于7度以?xún)?nèi)。為滿足這些要求，在電流互感器使用前，按GB50150-2016規范的要求，應對電流互感器進行“10%誤差曲線”測試，以確定其是否能夠投入運行。

根據互感器二次側的勵磁電流和電壓計算出的電流倍數 (M)與允許二次負荷(ZII)之間的5%、10%誤差曲線的數據中也可判斷互感器保護繞組是否合格:

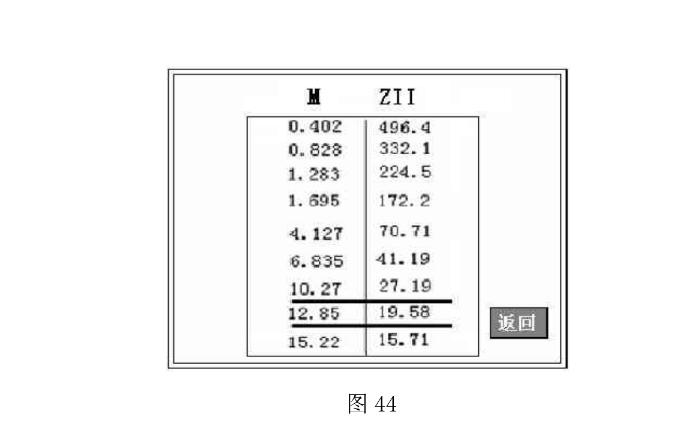

1)在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值說明該互感器合格如圖44 數據說明；

2)在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數，也說明該互感器合格如圖44數據說明；

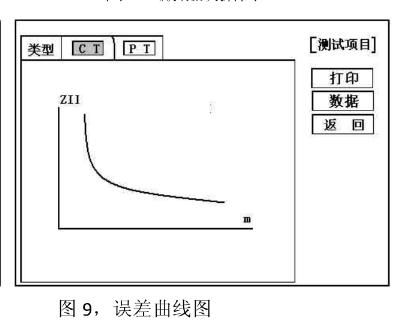

保護用電流互感器二次負荷應滿足5%誤差曲線的要求，只要電流互感器二次實際負荷小于5%誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5%以?xún)?nèi)。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。因此，5%誤差曲線即n/ZL曲線為圖9所示曲線。

在圖44中例所示(所測保護用CT為5P10 20VA)：其中5為準確級(誤差極限為5%)P為互感器形式(保護級)，10為準確限值系數 (10 倍的額定電流)，20VA表示額定二次負荷(容量)。電流倍數為10.27倍(接近10倍) 時，所允許的二次負荷為27.19Ω，大于該CT的額定負荷 20VA(20VA/1=20Ω)，通過該數據可判斷該互感器合格。

另外，在二次負荷為19.58Ω(接近20) 所允許的二次負荷為27.192，大于該CT的額定負荷 20VA(20VA/1=20Ω)，通過該數據可判斷該互感器合格另外，在二次負荷為19.58 Ω(接近20)時，所允許的電流倍數為12.85倍，大于該CT的額定電流倍數(10 倍)，通過該數據也可判斷該互感器合格。其實，只要找出這兩個關鍵點中的任意一個，即可判斷所測互感器是否合格。

誤差曲線計算公式:

M=(I*P)/N

I 電流

N=1 (1A 額定電流)

N=5 (5A 額定電流)

P=20 (5%誤差曲線)

P=10 (10%誤差曲線)

ZII= (U- (I*Z2)) /(K*I)

U 電壓

I 電流

Z2 CT 二次側阻抗

K=19(5%誤差曲線.1A 5A 額定電流)

K=9(10%誤差曲線.1A 5A 額定電流)
