電纜故障測試系統信號發生器連接方法之直連法：

  直連法是將信號發生器的輸出線直接接到金屬管線上，并將信號直接注入。直連法適用于：自來水管道、燃氣管道、通信電纜、電力電纜、陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬結構等。

  信號發生器發出的電流經過管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，最后返回發射機。管線上的電流會產生電磁場輻射，接收機通過接收磁場進行管線探測。

  相比于其他方法，直連法能夠得到最大的發射電流，所以在條件允許的情況下，應盡量采用直連法。

  1、直連輸出線纜連接

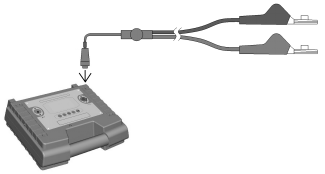

  將信號發生器直連輸出線纜一端的5芯紅色航空插頭插入發射機的輸出插座。

  2-1-1 直連法附件連接

  2、直連接線

  將紅色鱷魚夾和管道露出的金屬部分(如閥門等)連接，黑色鱷魚夾和打入大地(土壤)的接地釬連接，如果接地線不夠長，則使用延長線續接。

  圖2-1-2 直連法接線

  電纜故障測試系統信號發生器連接注意事項：

  接地釬位置的選擇：為保證探測效果，接地釬應與管線距離5m以上，而且黑色接地導線應盡量和管線方向垂直。

  不要將黑色接地夾連接到自來水管或其他管線上，否則會使這些管線上也會有發射信號，從而干擾目標管線的正常探測。

  接地釬和目標管線之間不應有其他管線，否則這些管線上也會感應到發射信號，從而產生干擾?？稍诖蚪拥剽F之前用無源探測的方法進行檢查。

  確保良好連接：如果管線連接處有絕緣漆或銹蝕嚴重，需要先將其清理干凈，確保紅色鱷魚夾直接和管線的金屬部分連接。

  管線不同分段之間或管件和管道之間可能是絕緣的，如果絕緣則不能使用直連法，或者需要設法將絕緣的兩部分之間進行電氣連接。檢查方法：確認接線正確后，打開發射機觀察輸出電流，如果電流過小，以至于無法正常探測，則有可能是管道絕緣。
