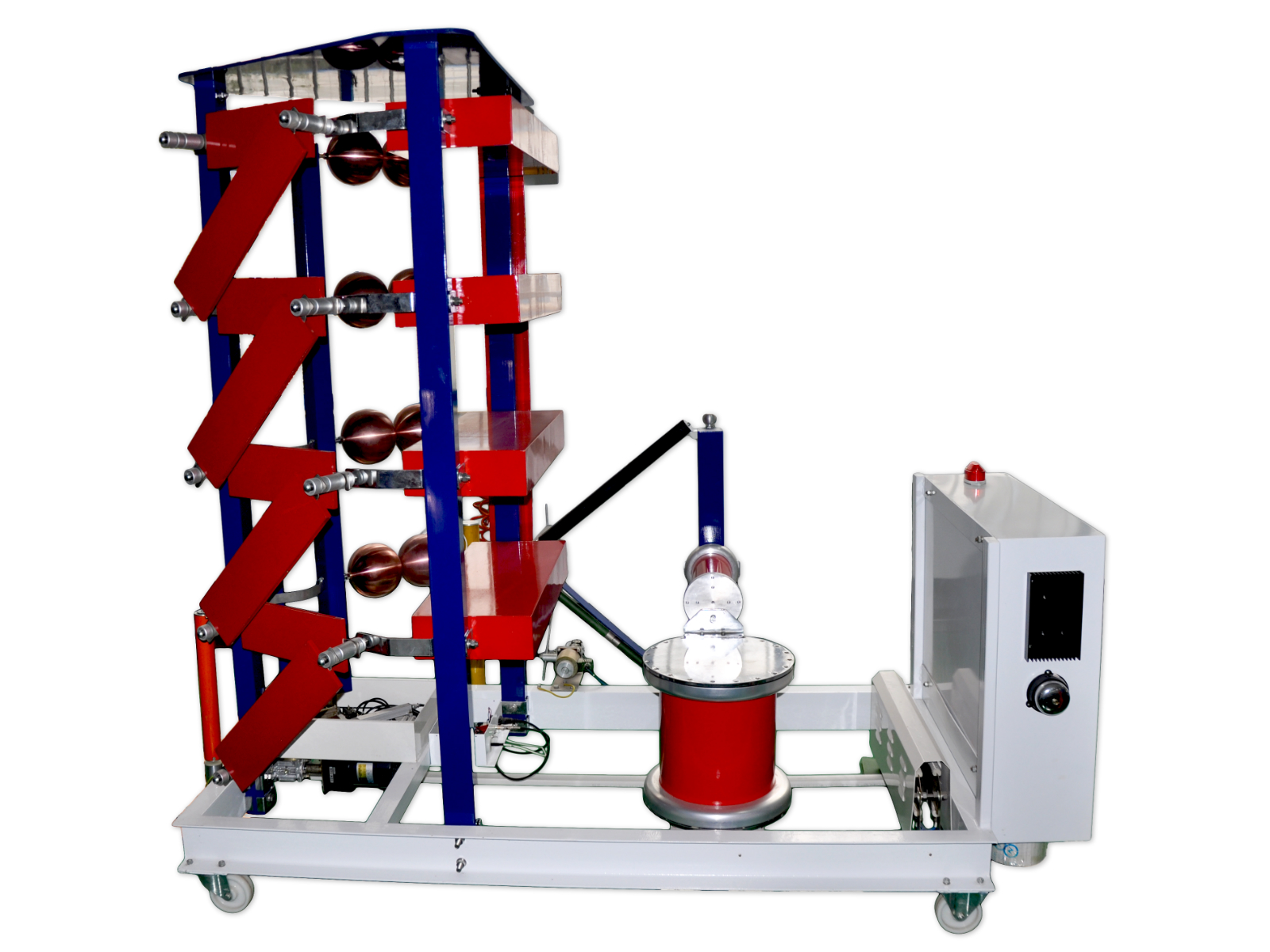

沖擊電壓發生器（別名：雷電沖擊電壓發生器）在需要采取沖擊電壓的時候是必備的儀器，那沖擊電壓發生器系統怎么使用呢，下面和武漢合眾電氣來了解沖擊電壓發生器試驗系統使用指南。

  沖擊電壓試驗系統的正常使用包括沖擊電壓發生器正確接線、理解試驗程序和熟練操作設備三方面。

  一、沖擊電壓試驗系統的接線

  沖擊電壓試驗系統的接線包括設備及被試品的定位布置、高壓引線的連接、地線的連接、控制及測量電纜的連接。由于沖擊電壓試驗系統包含了多個設備部件，所接試品的類型和試驗要求也各不相同，因此合理的試驗布局是順利進行沖擊電壓試驗的關鍵。不適當?shù)牟季趾徒泳€將會造成設備損壞。

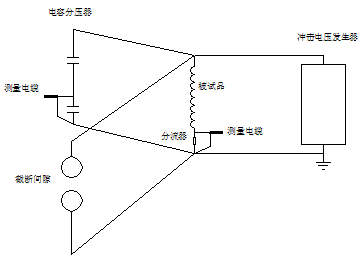

  1、變壓器類感性負載沖擊電壓試驗的設備布局及接線說明：

  適用試品：變壓器、電抗器、電壓互感器

  注： 1、 高壓引線可使用裸銅線，連接時應注意保留足夠的絕緣距離；

  2、 接地線最好使用寬銅箔，寬度150mm。

  3、 測量電纜使用規定阻抗的射頻同軸電纜。

  沖擊電壓發生器原理圖如下：
  上文是沖擊電壓發生器試驗系統使用指南，如果需要沖擊電壓發生器，正在尋找合適廠家，可以聯系我們客服。
