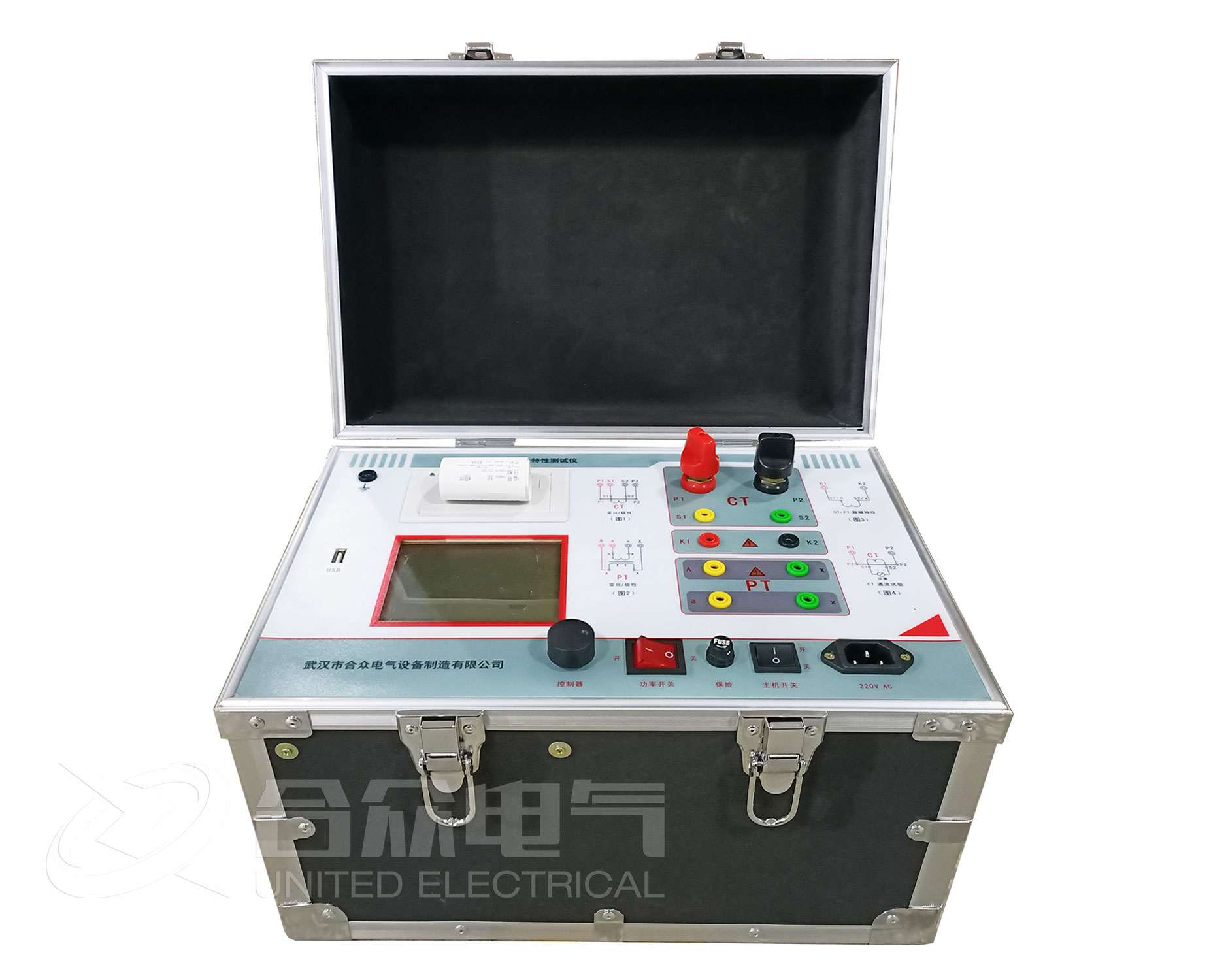

互感器綜合特性測試儀 transformer c cc haracteristic t t ester，用于保護用互感器勵磁特性試驗，并具有對互感器進行繞組極性判別、變比檢查、復合誤差測量等功能的儀器，不具有在額定一次電流下誤差測量的能力。

  變比 rtransformer ratio，指電流互感器的電流比或電壓互感器的電壓比。

  變比檢查 rtransformer o ratio check，被試互感器的實際變比與銘牌標稱值一致性的檢查。

  主要技術參數：

  繞組極性判別，在互感器一、二次接線正確的情況下，應能正確判斷互感器極性是“減極性”或“加極性”。發現極性錯誤時應能明顯提示或聲光報警。

  變比檢查，測試儀的變比檢查應滿足以下要求：

  —能顯示互感器的實測變比，測量誤差不低于 1%;

  —采用電流法檢查電流比的測試儀，其最大輸出電流不低于 600A。

  二次回路阻抗測量，測試儀的二次回路阻抗測量應滿足以下要求：

  —具有 1A 和 5A 工頻交流電流輸出選擇功能，二次回路阻抗測量誤差不低于 1%;

  —最大二次回路阻抗測量能力不低于10。

  互感器綜合特性測試儀電流互感器勵磁特性測量通用要求：

  工頻交流法，對于采用工頻交流法進行勵磁特性試驗的測試儀，其最大輸出電流不低于 5A，最大輸出電壓一般不應超過 2000V。

  低頻法，對于采用 GB 16847—1997 附錄B中低頻法進行勵磁特性試驗的測試儀，應具有輸出電流、電壓保持功能，最高輸出電壓應不低于100V。其電流表測量誤差應不低于 0.5%，電壓表測量誤差應不低于 1%。

  直流飽和法，對于采用GB 16847—1997 附錄B中直流飽和法進行勵磁特性試驗的測試儀，其所選直流輸出電壓應可調，測量時電壓應略高于二次繞組電阻與最大勵磁電流的乘積。

  電容放電法，對于采用GB 16847—1997 附錄B中電容放電法進行勵磁特性試驗的測試儀，電容器的充電電壓應能使被試電流互感器二次繞組兩端產生的電壓時間積分等于或大于額定等效勵磁二次極限電壓。

  自動測量法，自動測量勵磁特性的測試儀，應采用數據表格和曲線圖表示勵磁特性。勵磁特性曲線圖中電流、電壓的變化應具有單調增加的規律。

  在測試儀測得(20%～110%)額定拐點電動勢的范圍內，勵磁特性曲線與參考勵磁特性曲線相比較，在相同的電壓示值下，電流示值的絕對誤差應不大于 0.125 X ，單位為 A，其中 X 是測得的電壓與額定拐點電動勢的比值。

  在測試儀測得的大于 110%額定拐點電動勢的范圍內，勵磁特性曲線與標準勵磁特性曲線相比較，在相同的電壓示值下，電流示值誤差應不大于 25%。

  互感器綜合特性測試儀測試儀二次繞組電阻(包括二次回路電阻)測量用直流電流的大小應為 0.5A～2.5A，并且輸出電流大小應可選或可調;電阻范圍為 0～150?，應能顯示環境溫度下測量的電阻值和校正到 75℃下的電阻值，其測量誤差不低于 0.5%。
