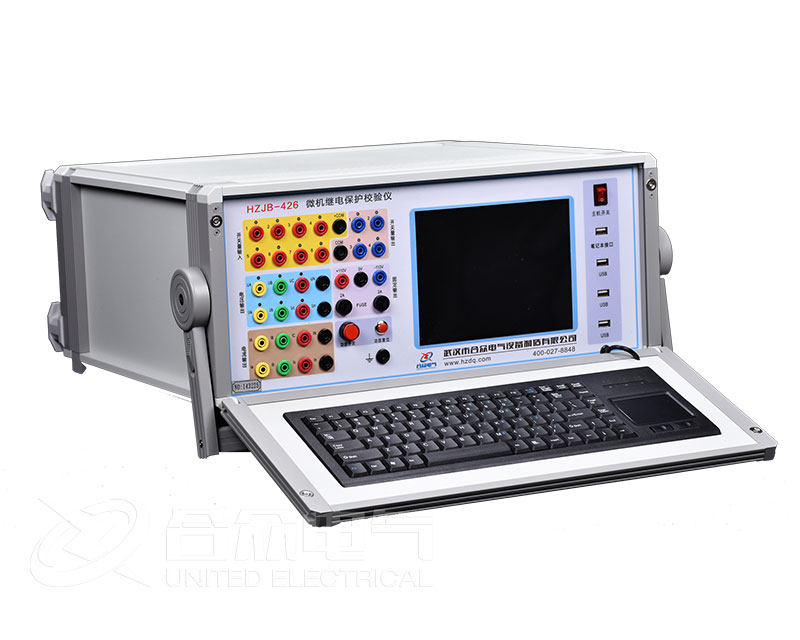

繼電保護測試儀主機采用DSP+FPGA結構，真16位DAC輸出、內置新型模塊式高保真線性大功率功放，自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及高檔工業鍵盤鼠標。WindowsXP操作系統，功能強大。體積小、精度高。本繼電保護測試儀既具有大型校驗儀優越的性能、先進的功能，又具有小型校驗儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。

 在實際的現場測試使用中，由于一些運輸及干擾因素的影響，需要根據實際的測試數據，使用情況，對繼電保護測試儀進行必要的精度調整及校準工作。繼電保護測試儀精度調整步驟如下：

  繼電保護測試儀在使用時間較長后，或保養不善，可能會出現精度的偏差，所以需要定期對裝置精度進行調整，具體可按下述步驟進行：

  將繼電保護測試儀平放于桌面上，打開上蓋板，可看到固定于機箱中央約23cm×14cm的主板，主板中央有(繼電保護測試儀：7只)電位器平行排列，各電位器分別標有(繼電保護測試儀)：UA、UB、UC、UX、IA、IB、IC。上述電位器用于調整幅值。

  1、繼電保護測試儀電壓精度調整

  在交流試驗中，設定各相電壓均輸出60V，分別接至一個0.2級電壓表上。調整各自的電位器，使其輸出準確為60V。(UX選擇與UA相同幅值)

  2、繼電保護測試儀電流精度調整

  在交流試驗中，設定各相電流均輸出基波5A，分別接至一個0.2級電流表上。調整各自的電位器，使其輸出準確為5A。

  繼電保護測試儀通電檢查

  按照繼電保護測試儀使用說明書，置開關、旋鈕于正確位置。 按要求的供電電壓、頻率值接通電源預熱，檢查電 氣工作狀態。輸出端外接數字多用表，檢查被檢源 的量程和測量范圍。通電檢查發現故障的應修理后 再進行校準。

  微機繼電保護測試儀校準條件

  1、校準點的選取

  考慮到標準源的線性誤差，一般應均勻地選擇校準點，基本量程一般不少于10 個。非基本量程，一般選取3 ~ 5 個校準點。直流的負極性輸出，一般僅在基本量程上校準其滿度點。

  2、校準前的準備

  冬夏季，繼電保護測試儀應在基準條件下，放置24 h 以上 再進行校準。標準設備和輔助設備應根據說明書操作、預熱、預調、自校，使繼電保護測試儀處于最佳工作狀態。熟練掌握繼電保護測試儀校準條件之后，以標準數字多用表和帶記錄功能示波器為核心，可完成繼電保護測試儀主要參數的校準及維護。
