回路電阻測試儀適用于高壓開關接觸電阻(回路電阻)的高精度測量，同樣適用于其它需要大電流、微電阻測量場合?；芈冯娮铚y試儀廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。100A回路電阻測試儀的適用范圍：

  1、適用于測試高低壓開關的主觸頭接觸電阻值。

  2、適用于測試高低壓電纜線路的直流電阻值。

  3、適用于測試任何超低阻無感電器的電阻值。

  4、測試過程全部微電腦程控自動實施，具有文字提示和良好的人機界面，高精度，單按鍵操作，簡單易行。

  100A回路電阻測試儀接線方法和操作流程

  100A回路電阻測試儀接線方法：

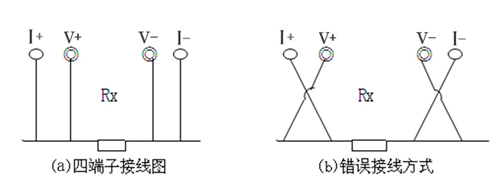

  1、回路電阻測試儀按圖所示四端子接法接線。

  2、確認無誤后，接通電源開關，電流表、電壓表顯示為000，可在末位允許一位數跳動。

  3、按測量開關后,電流表是否在100A，若不在100A請調節微調旋鈕，使電流為100A并保持穩定，此時電阻表顯示值即為所測電阻值，(若顯示1，即表示所測回路電阻值超量程)，數值穩定后，一般5-10秒，請立即記錄并按測量鍵停止測量。

  4、如果按正確接線方法使用，而測量電流達不到100A，或者為零，則應檢查所使用大電流線是否截面過小，或者所接回路是否接通。

  5、測量結束后，斷開電源開關。

  100A回路電阻測試儀故障處理，回路電阻測試儀出廠前已經做過高低溫與各種老化實驗，不易出現故障。如遇以下情況，可自行處理：

  1、接通電路，打開電源無顯示，保險絲熔斷，更換保險絲。

  2、按測試鍵后，阻值顯示不正常，可按照顯示屏的提示檢查。
