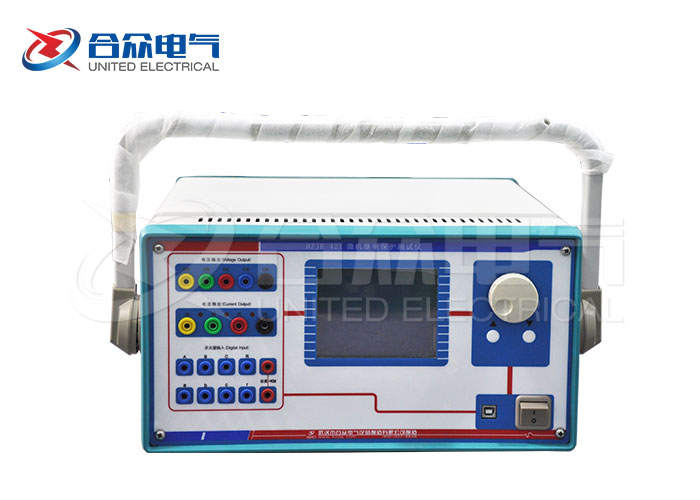

電力檢測設備要接線后才能正確使用，下面合眾電氣舉例，微機繼電保護測試儀的接線步驟。

  選擇

  打開“頻率及高低周保護”測試模塊，選擇“低周保護”測試對象的“動作頻率”測試項目；

  設置

  切換到“動作頻率”測試界面，設置試驗數據，如下圖所示：
  整定值

  按照保護的定值單或保護實際整定的定值設置。該設置項在試驗期間只起參考作用，不影響試驗結果。

  動作頻率測試范圍

  “測試始值”必須大于保護整定動作頻率，并且“測試終值”必須小于整定動作頻率。“變化步長”依據對試驗的精度要求而定，一般按默認的0.05Hz設置即可。

  測試時df/dt值

  指頻率下降過程中第一階段的均勻變頻速率，df/dt值應小于保護整定的閉鎖值。

  變頻步長

  指第二階段逐格變頻的“變化步長”，該值越小能使測試的精度越高。

  動作時間

  整定動作時間。第二階段逐格變頻的時間間隔等于該值加0.2秒。該值如果設置太小，有可能會使保護在一個變頻時間間隔內來不及動作，故該值應正確設置。

  看完微機繼電保護測試儀的接線步驟。如果需要更多電力檢測設備，請聯系合眾電氣在線客服，我們將安排產品經理對接。
