檢查有效接地系統的電力設備接地引下線與接地網的連接情況

試驗周期

1）>330kV：<3年

2）<220kV：<6年

3）必要時

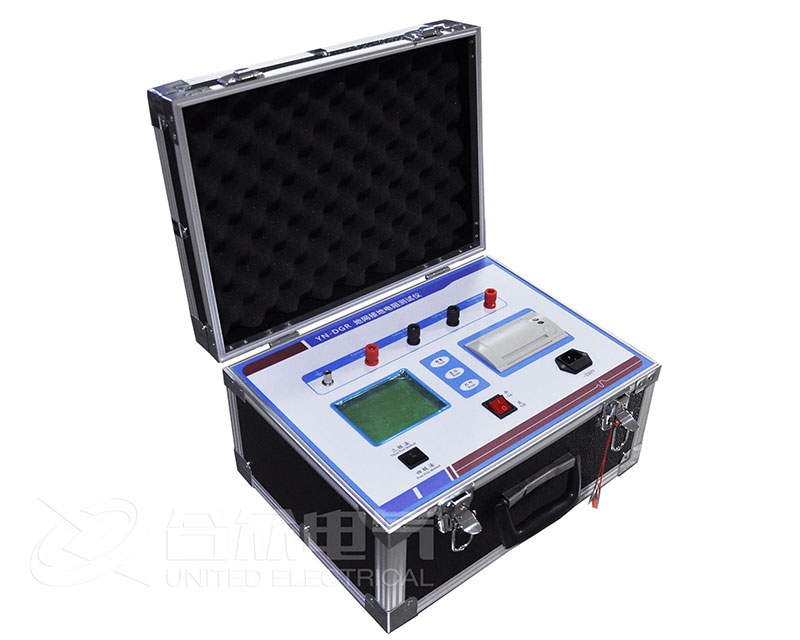

試驗方法

1)如采用測量接地引下線與接地網(或與相鄰設備)之間的電阻值來檢查其連接情況，可將所測的數據與歷次數據比較，本次各測點間相互比較，通過分析決定是否進行開挖檢查；

2)宜采用不小于1A的直流電流進行測量。測量方法參照DL/T475。

試驗結果判斷依據

1)接地引下線狀況良好時，測試值應在50mΩ以下；

2)測試值為50-200mΩ 時，接地狀況尚可，宜在以后例行測試中重點關注其變化，重要的設備宜在適當時候檢查處理；

3)測試值為 200mΩ-1Ω時，接地狀況不佳對重要的設備應盡快檢查處理，其他設備宜在適當時候檢查處理；

4)1Ω以上的接地引下線與主地網未連接應盡快檢查處理。

有效接地系統接地網的接地阻抗

1）≤6

2）接地網結構發生改變時

3）必要時

試驗方法

1)測量接地阻抗時，如在必須的最小布極范圍內土壤電阻率基本均勻，可采用各種補償法，否則，應采用遠離法。測量方法參照DL/T 475；

2)應考慮架空地線和電纜分流的影響；

3)異頻法測量電流應不小于3A工頻法測量電流應不小于 50A；

4)結合電網規劃每5年進行一次設備接地引下線的熱穩定校核，變電站擴建增容導致短路電流明顯增大時，也應進行校核；

5)當接地網的接地電阻不滿足公式要求時，可通過技術經濟比較適當增大接地電阻，必要時，采取措施確保人身和設備安全可靠；

6)必要時可對接地網進行安全性評估。要求系統發生接地故障時，接地網狀態能夠滿足一、二次設備和人員的安全性要求。

評估的具體內容、項目和要求參見附錄?！氨匾獣r”是指：

a)運行年限比較長；

b)地網(尤其是外擴地網)遭到局部破壞；

c)地網腐蝕嚴重；

d)地網改造后。

試驗結果判斷

R≤2000/I式中

R--考慮到季節變化的最大接地電阻接地阻抗的實部，Ω；

I--經接地網入地的最大接地故障不對稱電流有效值，A；

I采用系統最大運行方式下在接地網內、外發生接地故障時，經接地網流入地中并計及直流分量的最大接地故障電流有效值。還應計算系統中各接地中性點間的故障電流分配，以及避雷線中分走的接地故障電流。
