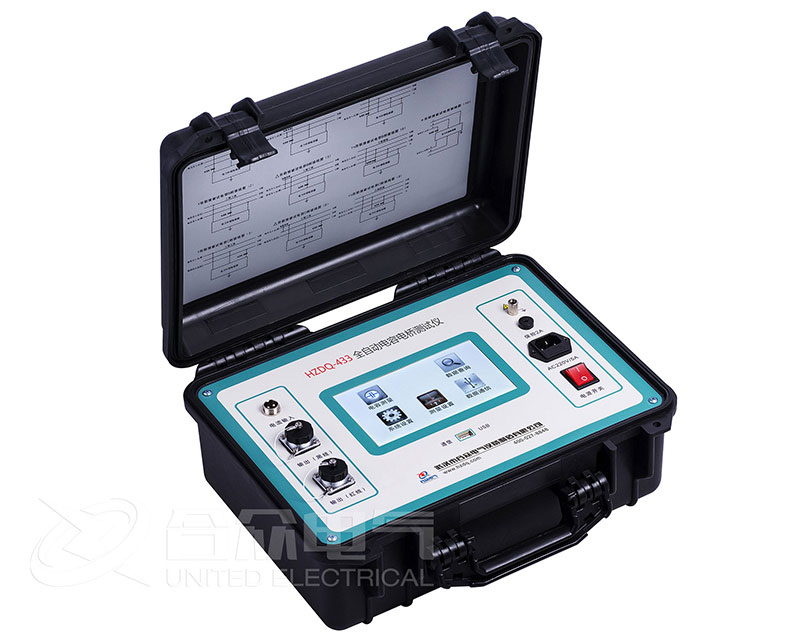

電容電橋測試儀現場試驗接線方法說明
電力電容器組內部連線方式一般采用星形連接(Y）或三角形連接(△)。實際運行經驗表明，三角形連接電容器組其損壞率遠高于星形連接電容器組，目前高壓并聯電容器組多數采用星形連接。電容電橋測試儀可測試的電力高壓并聯電容器組內部連接方式有：三相Y形、三相△形、三相Yn形、三相Ⅲ形。
在進行電力電容器測試前，首先將紅色鉗與紅色線連接，黑色鉗與黑色線連接，后續接線分兩部分：儀器面板接線和測量接線，儀器面板接線指測試線與儀器面板的連接方式，測量接線指測試線與被測試品之間的連接方式。
三相Y形連接，儀器面板A、B、C三相接線方式相同，具體如下所述:
1.黑色線接“輸出（黑線）”
2.紅色線接“電容（紅線）”
3.鉗形電流傳感器接“電流輸入”
Y形連接被試電容A相測量接線如圖2.1所示，具體接線如下所述：
1.紅色夾子夾母線排A相
2.黑色夾子夾母線排B相
3.鉗形電流傳感器套在高壓電容器組A相引線上
Y形連接被試電容B相測量接線如圖2.2所示，具體接線如下所述：
1.紅色夾子夾母線排B相
2.黑色夾子夾母線排C相
3.鉗形電流傳感器套在高壓電容器組B相引線上
Y形連接被試電容B相測量接線
Y形連接被試電容C相測量接線如圖2.3所示，具體接線如下所述：
1.紅色夾子夾母線排C相
2.黑色夾子夾母線排A相
3.鉗形電流傳感器套在高壓電容組C相引線上
三相△形連接，儀器面板A、B、C三相接線方式相同，具體如下所述:
1.黑色線接“輸出（黑線）”
2.紅色線接“電容（紅線）”
3.鉗形電流傳感器接“電流輸入”
△形連接被試電容A相測量接線如圖2.4所示，具體接線如下所述：
1.紅色夾子夾母線排A相
2.黑色夾子夾母線排B相
3.短接B、C相
4.鉗形電流傳感器套在高壓電容組A相引線上
△形連接被試電容B相測量接線如圖2.5所示，具體接線如下所述：
1.紅色夾子夾母線排B相
2.黑色夾子夾母線排C相
3.短接A、C相
4.鉗形電流傳感器套在高壓電容組B相引線上
△形連接被試電容C相測量接線如圖2.6所示，具體接線如下所述：
1.紅色夾子夾母線排C相
2.黑色夾子夾母線排A相
3.短接A、B相
4.鉗形電流傳感器套在高壓電容組C相引線上
三相Yn形連接，儀器面板A、B、C三相接線方式相同，具體如下所述:
1.黑色線接“輸出（黑線）”
2.紅色線接“電容（紅線）”
3.鉗形電流傳感器接“電流輸入”
Yn形連接被試電容A相測量接線如圖2.7所示，具體接線如下所述：
1.紅色夾子夾母線排A相
2.黑色夾子夾N相
3.鉗形電流傳感器套在高壓電容組A相引線上
Yn形連接被試電容B相測量接線如圖2.8所示，具體接線如下所述：
1.紅色夾子夾母線排B相
2.黑色夾子夾N相
3.鉗形電流傳感器套在高壓電容組B相引線
Yn形連接被試電容C相測量接線如圖2.9所示，具體接線如下所述：
1.紅色夾子夾母線排C相
2.黑色夾子夾N相
3.鉗形電流傳感器套在高壓電容組C相引線上。
