測試原理

絕緣子分布電壓測試儀采用靜電式結構，將被測電壓變換成電場進行測量。因而阻抗高，對于被測量系統的影響最小。被測出的信號經內部放大處理，最后以電壓值的形式，由LCD數字顯示輸出。因此測量時操作迅速，簡單明了。

絕緣子分布電壓測試儀使用方法

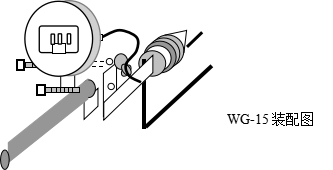

參照絕緣子分布電壓測試儀裝配圖，組裝絕緣子分布電壓測試儀。用M8螺絲將絕緣子分布電壓測試儀裝于絕緣操作桿上，桿的長度應符合帶電作業的規定。調整接頭，使接觸桿與被測絕緣子的懸掛方式對應，能順利地接觸到被測絕緣子兩端的金屬部分。連接好插頭，打開開關，有液晶顯示便可工作，讀數的單位為kV。

試驗注意事項

在更換電池時，將顯示盒的前后兩部分拉開便可更換。用戶可以調整顯示盒內的調整電位器進行校驗調整。本儀器保修三年。表頭切勿交叉使用。

更換電池時，將顯示盒后面的兩個螺絲擰開。用戶可以調整顯示盒內的調整電位器進行校驗調整。本儀器保修兩年。表頭切勿交叉使用。
