測量繞組的絕緣電阻和吸收比

1)試驗周期為小修時、大修時。

2)3kV以下的電動機使用1000V兆歐表，3kV及以上者使用2500V兆歐表。

3)額定電壓為3kV以下者，常溫下絕緣電阻值不應低于0.5MΩ；額定電壓為 3kV及以上者，在運行溫度時的絕緣電阻值，定子繞組不低于每千伏1M，轉子繞組不應低于每千伏0.5MΩ。中性點可拆開的應分相測量。

4)500kw及以上的電動機應測量吸收比(R/R)。

5)小修時定子繞組可與其所連接的電纜一起測量，轉子繞組可與起動設備一起測量。

測量繞組的直流電阻

1)試驗周期為定期(3kV及以上或100kw及以上)、大修時、必要時。

2)3kV及以上或100kw及以上的電動機各相繞組直流電阻值相互差別不應超過其最小值的2%，中性點未引出的電動機可測量線間直流電阻,其相互差別不應超過最小值的1%。測量時應記錄環境溫度，以便與歷年試驗值相比較。

不平衡率=(三相實測最大值-最小值不平衡率)/三相最小值x100%

直阻測量的方法:

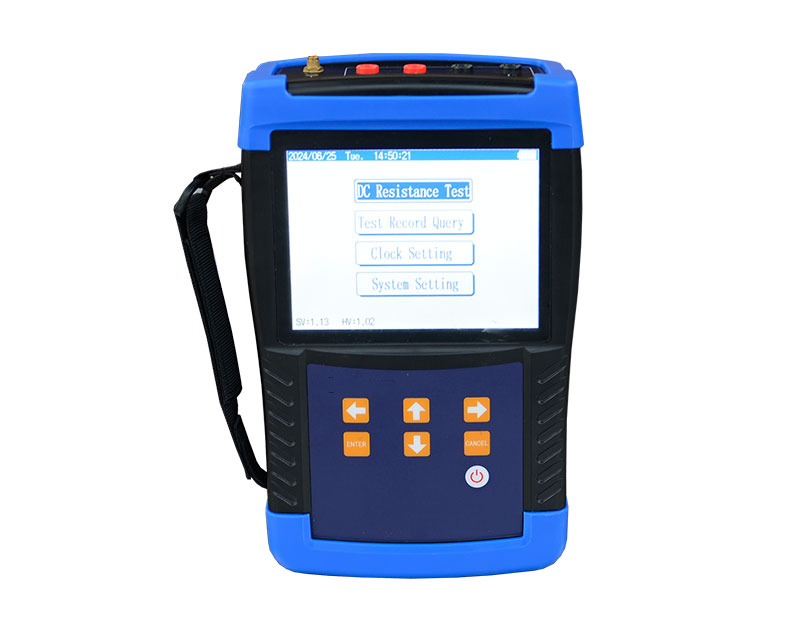

采用專用直流電阻測試儀器測量繞組直流電阻時，其接線及測量方法應符合測試儀器的技術要求。

定子繞組泄漏電流和直流耐壓試驗

1)試驗周期為大修時、更換繞組后。

2)試驗電壓：全部更換繞組時為定子繞組額定電壓的3倍，大修或局部更換繞組時為定子繞組額定電壓的 2.5 倍。

3)試驗電壓按每級0.5倍額定電壓分階段升高,每階段停留1min,并記錄泄漏電流泄漏電流不應隨時間而增大。

4)泄漏電流相問差別一般不大于最小值的100%，泄漏電流為 20uA 以下者不作規定。

5)中性點連線已引出至出線端子板的定子繞組應分相進行直流耐壓試驗。

6)500kW以下的電動機自行規定。

交流耐壓試驗

1)定子繞組的交流耐壓試驗

a)試驗周期為大修后、更換繞組后。

b)大修時不更換或局部更換定子繞組后試驗電壓為1.5倍定子繞組額定電壓,但不低于 1000V。

c)全部更換定子繞組后試驗電壓為(2倍定子繞組額定電壓+1000V)，但不低于1500V。

d)定子繞組可以分相試驗的，應分相試驗。試驗時，非試相應短接后接地。同步電動機定子繞組的交流耐壓試驗時，應將轉子繞組線圈短接后接地。

e)低壓和100kw以下不重要的電動機，交流耐壓試驗可用 2500V 兆歐表測量代替。

f)更換定子繞組時工藝過程中的交流耐壓試驗按制造廠的規定。

繞線式電動機轉子繞組的交流耐壓試驗

試驗周期為大修后、更換繞組后

繞線式電機已改為直接短路起動者，可不做交流耐壓試驗

同步電動機轉子繞組、可變電阻器與同步電動機滅磁電阻器、轉子金屬綁線的交流耐壓試驗。

a)試驗周期為大修時。

b)試驗電壓為1000V，可用2500V兆歐表測量代替。

c)試驗時將勵磁電源與滑環斷開，碳刷短接后接地。

d)對無刷勵磁同步電機進行絕緣試驗時,應將轉子線圈與旋轉整流器上的連線斷開，當連線無法斷開時，應按制造廠規定方法檢查絕緣。

可變電阻器或起動電阻器的直流電阻

1)試驗周期為大修時。

2)與制造廠數值或最初測得結果比較，相差不應超過10%。

3)3kV及以上的電動機應在所有分接頭上測量。

同步電動機及其勵磁機軸承的絕緣電阻

1)試驗周期為大修時。

2)在油管安裝完畢后,用1000V兆歐表測量。絕緣電阻不應低于0.5MΩ。

檢查定子繞組的極性

1)試驗周期為接線變動時。

2)定子繞組的極性與連接應正確。

3)對雙繞組的電動機，應檢查兩分支間連接的正確性。

4)中性點無引出者可不檢查極性。

定子鐵芯試驗

1)試驗周期為全部更換繞組時或修理鐵芯后、必要時。

2)3kV或500kw及以上電動機應做此項試驗。

3)如果電動機定子鐵芯沒有局部缺陷，只為檢查整體疊片狀況，可僅測量空載損耗值。

電動機空轉并測空載電流和空載損耗

1)試驗周期為必要時。

2)電動機轉動正常，空轉檢查時間一般不小于1h。

3)額定電壓下的空載損耗值不得超過原來值的 50%。

4)測定空載電流僅在對電動機有懷疑時進行。

5)3kV以下電動機僅測空載電流不測空載損耗。

特殊電動機的試驗項目按制造廠規定。
